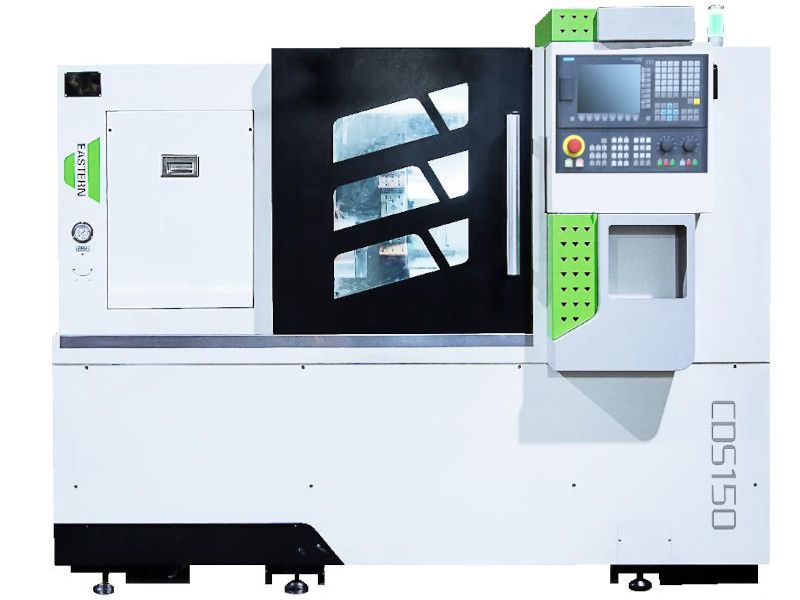

Токарный обрабатывающий центр CDS150
Цену вы можете уточнить у менеджера
Высококлассный прецизионный токарный обрабатывающий центр созданный с целью удовлетворить потребности производств, связанных с повышенными требованиями к точности и шероховатости, при токарной обработке тел вращения. Синхронный двигатель с постоянными магнитами, используемый в качестве привода позволяет достигать повышенный крутящий момент при высоких оборотах шпинделя, вплоть до 180 Н*м. Программируемая задняя бабка, в комбинации с пруткоподающими устройствами открывает широкие возможности по автоматизации станка.
Форма заказа
- Система ЧПУ Siemens
- Синхронный двигатель с постоянными магнитами, крутящий момент до 180 Н*м
- Шпиндель с максимальной скоростью вращения до 4000 об/мин.
- Цельнолитая монолитная станина, естественного старения
- Револьверная инструментальная система на 8 позиций
- Световая сигнализация
- Освещение рабочей зоны
- Полное ограждение рабочей зоны
- Виброопоры
- Программируемая задняя бабка
- Система ЧПУ Fanuc
- Система ЧПУ Syntec
- Система диалогового программирования
- Боковой стружечный конвейер
- Загрузчик прутка (Барфидер)
- Инструмент для вытягивания прутка (Барпуллер)
Обзор токарного станка C400K
Токарная обработка сковороды на токарном станке C400K
Токарно-фрезерная высокопроизводительная обработка прутка на токарном обрабатывающем центре C46K
Станины токарных обрабатывающих центров C500K
Испытания токарно-фрезерного обрабатывающего центра C400K
Высокопроизводительная токарно-фрезерная обработка детали типа "Сопло" на станке C320K
Спецификация токарно-обрабатывающего центра:
| Спецификация | Значение |
| Максимальный диаметр над станиной | Ø500 миллиметров |
| Максимальный диаметр над направляющими | Ø280 миллиметров |
| Максимальная длина обработки | 500 миллиметров |
| Максимальный диаметр прутка | Ø50 миллиметра |
| Тип фланца шпинделя | А2 - 6 |
| Диаметр отверстия в шпинделе | Ø62 миллиметра |
| Диапазон скорости вращения шпинделя | от 50 до 4000 оборотов в минуту |
| Тип привода шпинделя | Синхронный двигатель с постоянными магнитами |
| Максимальный крутящий момент на шпинделе | 180 ньютон на метр |
| Тип патрона | Гидравлический |
| Размер патрона | 8 дюймов |
| Ускоренные перемещения по осям X / Z | 30 / 30 метров в минуту |
| Ускоренные перемещения задней бабки | 15 метров в минуту |
| Крутящий момент по осям X / Z | 15 / 15 ньютон на метр |
| Диапазон перемещений по оси X | 190 миллиметров |
| Диапазон перемещений по оси Z | 590 миллиметров |
| Тип направляющих | Роликовые направляющие качения |
| Количество устанавливаемого инструмента | 8 штук |
| Максимальное сечение державки устанавливаемого инструмента | 25*25 миллиметров / Ø40 миллиметров |
| Тип задней бабки | Программируемая |
| Крутящий момент привода задней бабки | 6 ньютон на метр |
| Конус пиноли | МТ5 |
| Ход задней бабки | 460 миллиметров |
| Масса станка | 45 кВА |
| Габаритные размеры станка Д х Ш х В | 4800 килограмм |
| Энергопотребление станка | 2200*1680*1750 миллиметров |
